Profondeur de la gaine électrique : guide pour une pose sécurisée

Vous êtes-vous déjà demandé quelle est la bonne profondeur pour enterrer une gaine électrique dans votre jardin ou sur un chantier ? La profondeur de la gaine électrique représente en fait la distance précise à respecter pour enfouir les gaines protégeant les câbles sous terre. Cette profondeur définit non seulement la protection mécanique des câbles, mais elle assure aussi la sécurité et la durabilité de toute l’installation. Connaître ces règles est essentiel pour éviter les dommages et garantir une installation conforme et sécurisée. Pour approfondir ce sujet, consultez notre guide sur gaine électrique enterrée norme.

L’installation électrique enterrée nécessite une attention particulière, notamment concernant la profondeur d’enfouissement des gaines. Une bonne connaissance de la profondeur de la gaine électrique est essentielle pour assurer la sécurité, la durabilité et la conformité des circuits. Cet article vous guidera à travers les notions clés et les bonnes pratiques pour réussir ce travail délicat.

Pourquoi la profondeur d’enfouissement des gaines électriques est-elle cruciale ?

Rôle fondamental de la profondeur dans la protection des câbles

La profondeur à laquelle on choisit d’enterrer une gaine électrique joue un rôle majeur dans la protection des câbles qu’elle contient. En effet, cette profondeur garantit que les câbles restent à l’abri des agressions extérieures. Par exemple, une gaine trop superficielle risque d’être endommagée par des engins de jardinage ou des travaux. De plus, la bonne profondeur évite les surchauffes et protège contre l’humidité, deux facteurs qui pourraient détériorer les câbles et compromettre leur fonctionnement. En complément, découvrez norme gaine électrique maison.

En résumé, la profondeur d’enfouissement assure :

• Une protection mécanique contre les chocs et écrasements
• Une isolation thermique pour éviter la surchauffe des câbles
• Une barrière contre l’humidité et les infiltrations d’eau

Impact de la profondeur sur la sécurité et la durabilité

Respecter la profondeur d’enfouissement est également un gage de sécurité et de longévité pour votre installation électrique. Une gaine posée trop près de la surface est vulnérable aux chocs accidentels, ce qui peut provoquer des courts-circuits ou des électrocutions. À l’inverse, une profondeur excessive complique le travail d’entretien et augmente les coûts de pose. Il faut donc trouver un juste milieu pour garantir la durabilité et la sécurité sans alourdir inutilement le chantier.

• Risque d’écrasement ou de perforation des câbles en cas de profondeur insuffisante
• Risques électriques accrus avec une gaine mal protégée
• Difficultés d’accès et de maintenance si la gaine est trop profondément enterrée

Les normes à respecter pour poser une gaine électrique enterrée en toute conformité

Les exigences françaises et européennes en matière d’enfouissement

En France, la norme NF C 15-100 définit précisément la profondeur minimale à respecter pour enterrer une gaine électrique. Cette réglementation s’inscrit également dans un cadre européen visant à harmoniser les installations pour garantir la sécurité des utilisateurs et des réseaux. Le respect de ces normes assure que votre installation soit conforme et évite les sanctions ou risques techniques.

Pour respecter la réglementation, il est essentiel de suivre ces règles clés :

• Enterrer la gaine à la profondeur adaptée selon le type de surface
• Utiliser des gaines conformes aux normes pour une meilleure protection
• Assurer une signalisation claire pour localiser la gaine en cas de travaux futurs

Comment choisir la profondeur idéale selon l’environnement et le type d’installation ?

Choisir la profondeur pertinente pour enterrer une gaine dépend beaucoup de l’environnement et de la nature du sol où l’installation doit être réalisée. Par exemple, une gaine posée dans un sol meuble aura besoin d’une profondeur plus importante pour éviter les dommages mécaniques. De même, les zones extérieures comme un jardin nécessitent des précautions supplémentaires pour protéger les câbles contre l’humidité et la faune.

• Jardin ou terrain meuble : profondeur recommandée de 60 cm
• Allée piétonne : profondeur d’au moins 40 cm
• Passage de véhicules légers : 60 cm minimum
• Zone industrielle ou véhicule lourd : 80 cm ou plus

En zone à risque, notamment en terrain argileux ou sujet aux inondations, il est conseillé de renforcer la protection avec un lit de sable et d’augmenter légèrement la profondeur pour éviter toute infiltration d’eau ou mouvement du sol.

Quel type de gaine et quel diamètre utiliser selon la profondeur et le nombre de câbles ?

Le choix de la gaine et de son diamètre est étroitement lié à la profondeur d’enfouissement et au nombre de câbles à protéger. Certaines gaines sont spécialement conçues pour résister aux contraintes mécaniques des enfouissements profonds, comme les gaines ICTA rigides ou annelées. Le diamètre doit être suffisant pour faciliter le passage des câbles sans risque de pincement, ce qui facilite aussi le tirage des conducteurs et évite les surchauffes.

• Gaine ICTA rigide : idéale pour enfouissement classique
• Gaine annelée : flexible et résistante pour zones difficiles
• Gaine à usage enterré renforcé : pour zones à fortes contraintes mécaniques

• Privilégier un diamètre supérieur d’au moins 20% à la taille totale des câbles
• Prévoir un diamètre plus important si plusieurs câbles doivent être conduits ensemble

Ces recommandations vous aideront à bien dimensionner votre gaine en fonction de la profondeur et des besoins de votre circuit électrique.

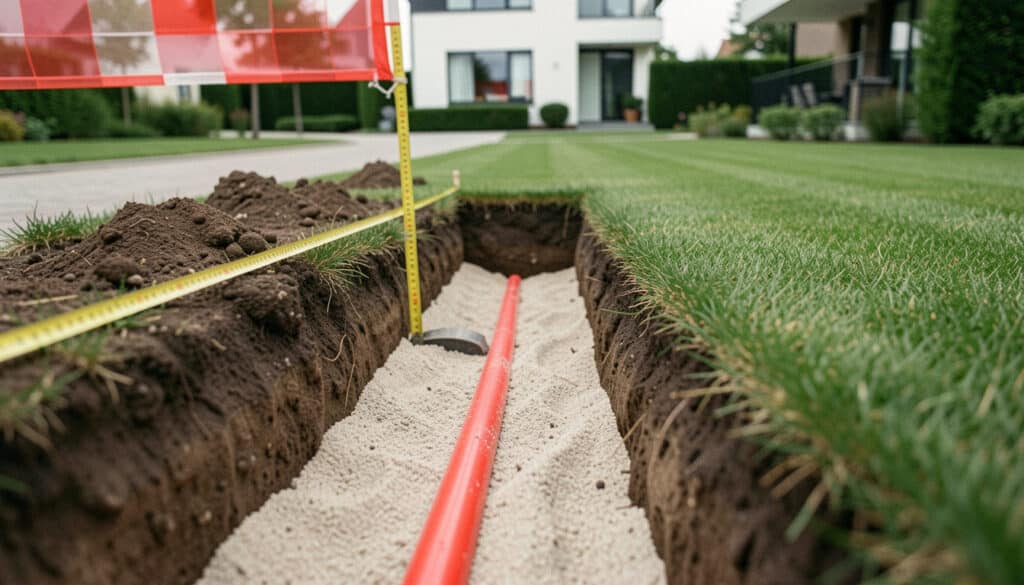

Méthodes et astuces pour enterrer efficacement une gaine électrique en respectant la profondeur

Poser une gaine électrique dans le sol demande un travail rigoureux et méthodique pour garantir la bonne profondeur et la protection des câbles. Voici les étapes clés à suivre pour réussir cette opération :

• Creuser une tranchée à la profondeur réglementaire adaptée à votre terrain
• Poser un lit de sable d’environ 5 cm pour protéger la gaine
• Dérouler la gaine et la positionner soigneusement dans la tranchée
• Recouvrir à nouveau de sable avant de reboucher avec la terre

Pour éviter les erreurs courantes, pensez à :

• Ne jamais poser la gaine directement sur un sol rocailleux ou caillouteux
• Éviter les plis ou coudes trop serrés qui compliquent le passage du câble

Un matériel simple mais efficace comme une règle de chantier graduée vous permettra de vérifier précisément la profondeur durant le travail.

Rôle fondamental de la profondeur dans la protection des câbles

La profondeur à laquelle vous enterrez la gaine joue plusieurs fonctions essentielles pour la protection des câbles électriques. Tout d’abord, elle offre une protection mécanique contre les risques d’écrasement ou de choc, très fréquents lors de travaux ou passages d’engins. Ensuite, elle assure une isolation thermique, évitant que les câbles ne surchauffent en cas de forte charge. Enfin, la profondeur limite les infiltrations d’humidité qui peuvent provoquer des détériorations précoces des câbles et des courts-circuits.

• Protection mécanique contre écrasement et choc
• Isolation thermique pour éviter la surchauffe
• Barrière contre l’humidité et les infiltrations d’eau

Impact de la profondeur sur la sécurité et la durabilité

La profondeur d’enfouissement influence directement la sécurité de l’installation électrique et sa durabilité. Une profondeur insuffisante expose vos câbles à des risques accrus d’endommagements mécaniques et d’électrocution, surtout dans les zones fréquentées. À l’inverse, une profondeur trop importante peut compliquer les interventions futures, rallonger le temps de travail et augmenter les coûts. Trouver la bonne profondeur facilite le travail des professionnels et garantit une installation solide et sécurisée sur le long terme.

• Endommagement mécanique en cas de profondeur trop faible
• Risque d’électrocution lié à une mauvaise protection
• Complexité et coût accrus du travail si la profondeur est excessive

FAQ – Questions fréquentes sur l’enfouissement des gaines électriques

Quelle est la profondeur minimale pour enterrer une gaine électrique ?

La profondeur minimale dépend du type de surface : généralement 40 cm pour un passage piéton, 60 cm pour un véhicule léger, et 80 cm pour les véhicules lourds, selon la norme NF C 15-100.

Peut-on utiliser n’importe quel type de gaine pour une installation enterrée ?

Non, il faut utiliser des gaines spécialement conçues pour l’enfouissement, comme les gaines ICTA rigides, annelées ou à usage enterré renforcé, qui résistent aux contraintes mécaniques et à l’humidité.

Quels sont les risques si la gaine n’est pas enterrée à la bonne profondeur ?

Une profondeur inadéquate peut entraîner des dommages mécaniques, des courts-circuits, des risques d’électrocution, ainsi que des difficultés d’entretien et de maintenance.

Comment vérifier la conformité de la pose d’une gaine électrique enterrée ?

La conformité se vérifie par le respect des normes NF C 15-100, la profondeur d’enfouissement adaptée, l’utilisation de gaines certifiées et la présence d’une signalisation adéquate.

Quelle est la différence entre gaine ICTA et gaine annelée pour l’enfouissement ?

La gaine ICTA est rigide et idéale pour les installations classiques, tandis que la gaine annelée est plus flexible, facilitant la pose dans des zones complexes ou avec des courbes serrées.
